Огнезащитный состав на водной основе для защиты от воздействия огня металлических конструкций внутри помещений. Для адгезии к металлу и для формирования антикоррозионного покрытия следует применять грунтовку.
Что нужно знать об огнезащите металлических конструкций?
Метод определения группы огнезащитной эффективности
Сертификация средств огнезащиты для металлоконструкций проводится по ГОСТ Р 53295-2009 «Средства огнезащиты для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности».
Стальная колонна двутаврового сечения № 20 высотой 1700 мм (приведенная толщина металла 3,4 мм) или стальная пластина 600х600х5 мм защищаются огнезащитным покрытием в соответствии с технологией его применения, и испытываются на установке для определения огнестойкости стальных конструкций. К металлической поверхности образцов в разных местах прикрепляются термопары для регистрации температуры металлической поверхности. При этом фиксируется время, в течение которого металлическая поверхность достигла критической температуры (500оС) в условиях стандартного пожара. Группа огнезащитной эффективности определяется по времени достижения металлоконструкцией критической температуры.
Группы огнезащитной эффективности
Время* | ГОСТ Р 53295-2009 | Пример обозначения |
---|---|---|
15 минут | 7-я группа | R15 |
30 минут | 6-я группа | R30 |
45 минут | 5-я группа | R45 |
60 минут | 4-я группа | R60 |
90 минут | 3-я группа | R90 |
120 минут | 2-я группа | R120 |
150 минут | 1-я группа | R150 |
Базовые термины нормативных документов

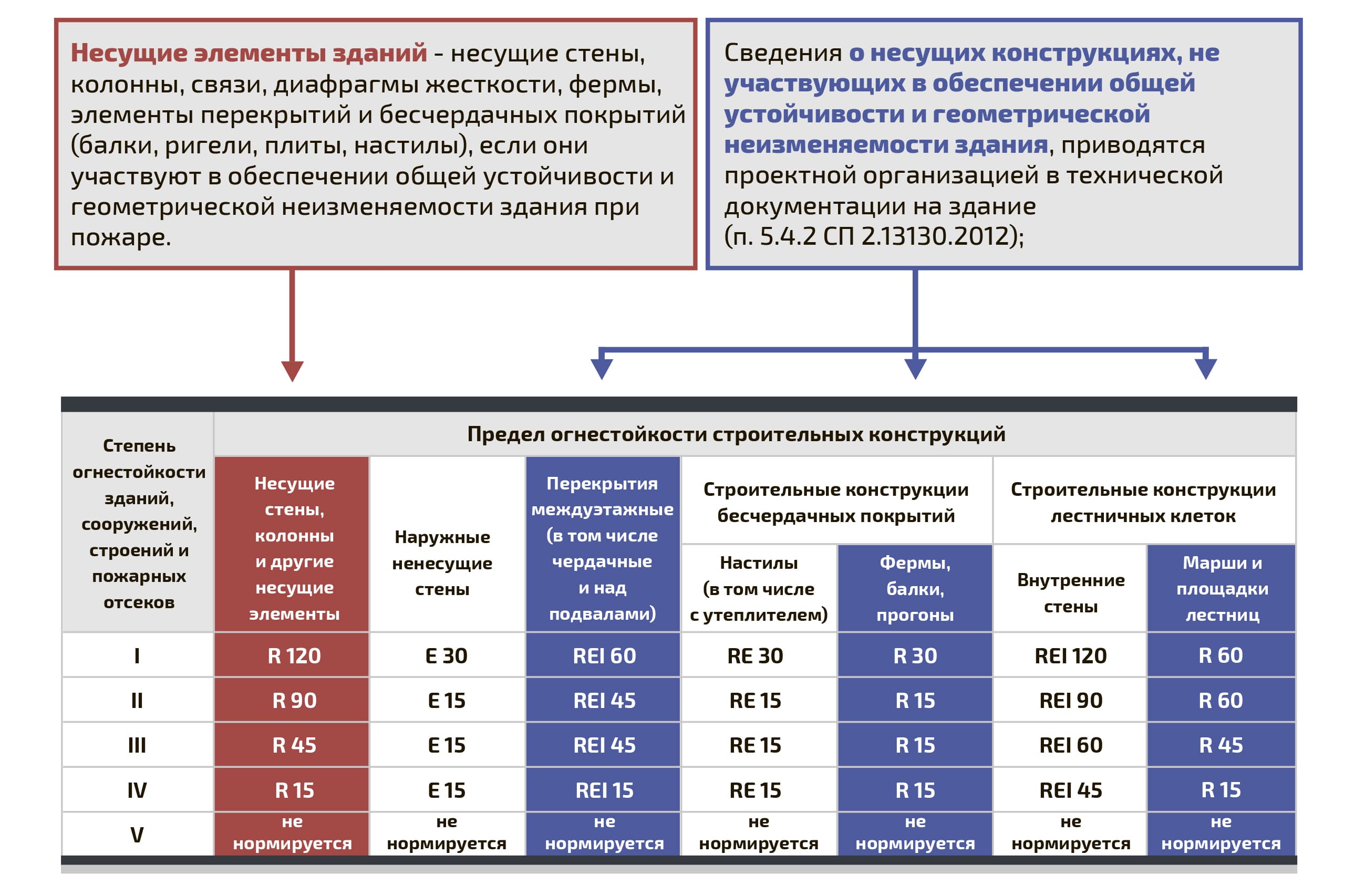

Пределы огнестойкости строительных конструкций должны соответствовать принятой степени огнестойкости зданий и сооружений по таблице 21 № 123-ФЗ (ч.2 ст. 87 № 123-ФЗ):
Требования нормативных документов по ограничению применения средств огнезащиты
В зданиях I и II степеней огнестойкости для обеспечения требуемого предела огнестойкости несущих элементов здания следует применять конструктивную огнезащиту. Применение тонкослойных огнезащитных покрытий для стальных конструкций, являющихся несущими элементами зданий I и II степеней огнестойкости, допускается для конструкций с приведенной толщиной металла не менее 5,8 мм. (п. 5.4.3 СП 2.13130.2012);

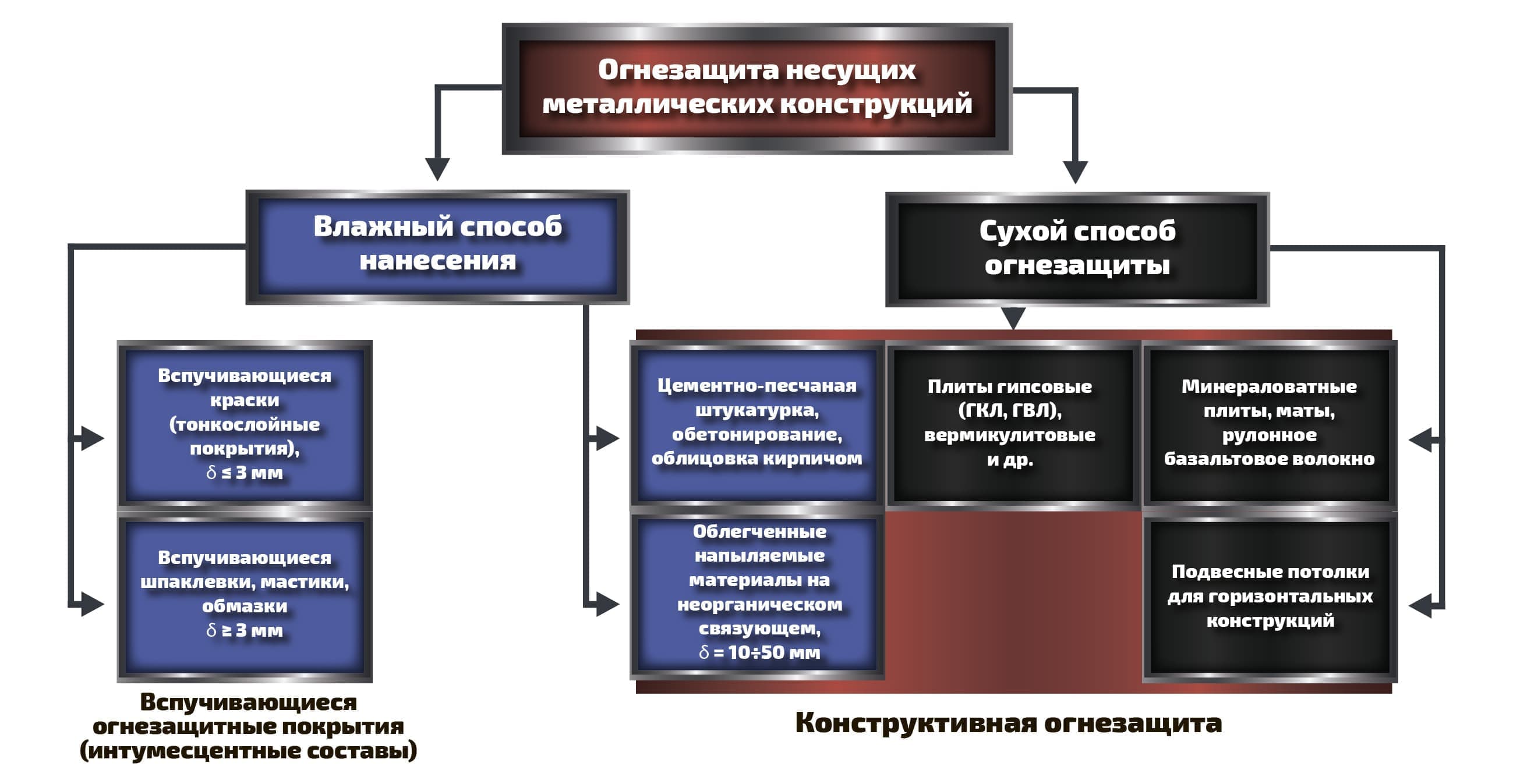

Конструктивная огнезащита: способ огнезащиты строительных конструкций, основанный на создании на обогреваемой поверхности конструкции теплоизоляционного слоя средства огнезащиты.
К конструктивной огнезащите относятся толстослойные напыляемые составы, штукатурки, облицовка плитными, листовыми и другими огнезащитными материалами, в том числе на каркасе, с воздушными прослойками, а также комбинации данных материалов, в том числе с тонкослойными вспучивающимися покрытиями (п. 3.2 СП 2.13130.2012, п. 3.6 ГОСТ Р 53295-2009).

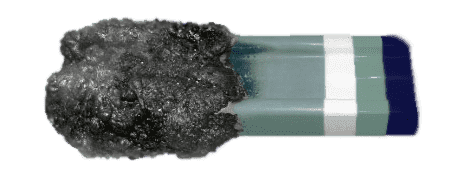

Тонкослойное вспучивающееся огнезащитное покрытие (огнезащитная краска): способ огнезащиты строительных конструкций, основанный на нанесении на обогреваемую поверхность конструкции специальных красок или лакокрасочных систем по ГОСТ Р 28246, предназначенных для повышения предела огнестойкости строительных конструкций и обладающих огнезащитной эффективностью. Принцип действия огнезащитной краски (лакокрасочной системы) основан на химической реакции, активируемой при воздействии пожара, в результате которой толщина огнезащитного покрытия многократно увеличивается, образуя на обогреваемой поверхности конструкции теплоизоляционный слой, защищающий конструкцию от нагревания (п. 3.13 ГОСТ Р 53295-2009, аналог п. 3.3 СП 2.13130.2012 – нет ограничения толщины 3 мм).Средства огнезащиты для строительных конструкций следует использовать при условии оценки предела огнестойкости конструкций с нанесенными средствами огнезащиты по ГОСТ 30247, с учетом способа крепления (нанесения), указанного в технической документации на огнезащиту, и (или) разработки проекта огнезащиты (п. 5.4.3 СП 2.13130.2012).
Не допускается использовать огнезащитные покрытия и пропитки в местах, исключающих возможность периодической замены или восстановления, а также контроля их состояния.
Выбор вида огнезащиты осуществляется с учетом режима эксплуатации объекта защиты и установленных сроков эксплуатации огнезащитного покрытия. В случае строительства зданий и сооружений в сейсмическом районе при применении средств огнезащиты должны выполняться требования СП 14.13330.2011 (п. 5.4.3 СП 2.13130.2012).
Критерии выбора огнезащитного материала для стальных конструкций
- Требуемая огнестойкость;
- Тип защищаемой конструкции (колонны, стойки, ригели, балки, связи);
- Условия эксплуатации, необходимость защиты от повреждений;
- Удельный вес покрытия (утяжеление конструкции);
- Сезонность нанесения;
- Момент нанесения (объект строящийся либо эксплуатируемый);
- Технологичность (сложность) нанесения;
- Возможность восстановления после повреждений;
- Требования к декоративному виду;
- Стоимость.
Сравнение факторов и воздействий, влияющих на огнезащитную эффективность средств огнезащиты
№ п/п | Фактор, воздействие |
Степень влияния факторов и воздействий на различные типы огнезащиты (баллы): (3-сильно, 2-слабо, 1-очень слабо, - не влияет) |
||
---|---|---|---|---|
При лабораторных испытаниях | ||||
1 | Толщина покрытия | 3 | 3 | 3 |
2 | Приведенная толщина металла | 2 | 2 | 2 |
3 | Коэффициент вспучивания (хим. состав покрытия) | 3 | - | - |
4 | Адгезия (марка грунта, хим. состав, качество поверхности) | 3 | - | 2 |
5 | Стабильность пенококса (плотность, устойчивость к осыпанию, образованию трещин, «сползанию») | 3 | - | - |
6 | Наличие защитно-декоративного покрытия | 2 | - | - |
7 | Способ нанесения (ручной, механизированный) | 1 | - | 1 |
8 | ТФХ материала (плотность, теплопроводность, теплоемкость) | - | 3 | 3 |
9 | Огнеупорность (устойчивость к осыпанию, образованию трещин, выгоранию) | - | 2 | 2 |
10 | Способ крепления | - | 2 | - |
При эксплуатации (хранение, нанесение, срабатывание при пожаре) | ||||
11 | Условия хранения и транспортировки | 3 | 1 | 1 |
12 | Температурно-влажностные условия эксплуатации | 3 | 1 | 1 |
13 | Срок годности | 3 | 1 | 2 |
14 | Срок эксплуатации | 3 | 1 | 1 |
15 | Температурный режим реального пожара (тлеющий, углеводородный) | 3 | 1 | 1 |
16 | Статическая нагрузка | 1 | 2 | 3 |
